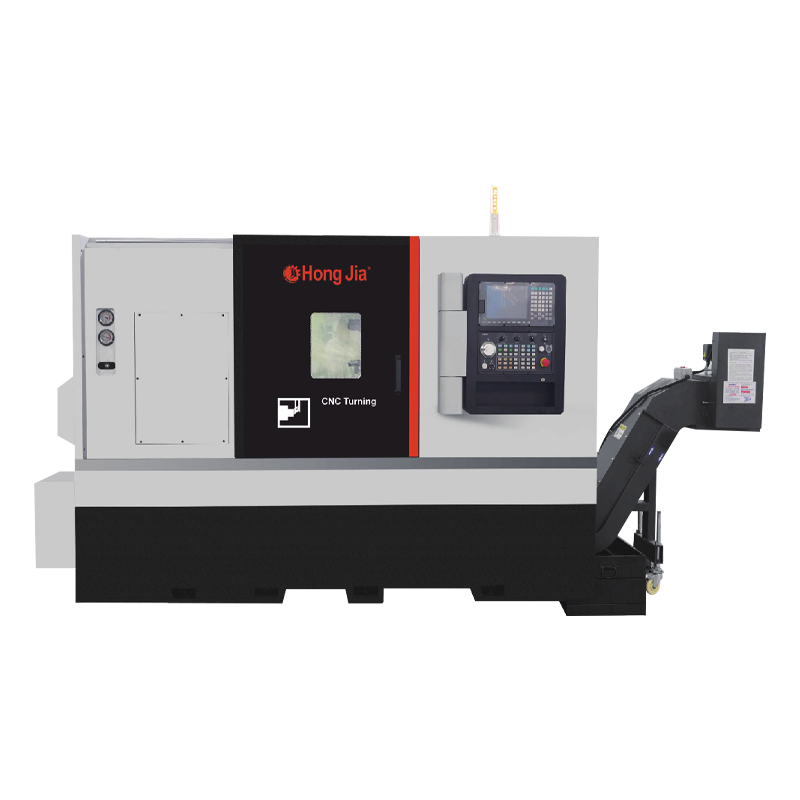

Dom / Produkty / Poziome serie Turning and Filling Series / NC110 Precision Mechanical Wpis wrzeciona w poziomie centrum obracania NC110 Precision Mechanical Wpis wrzeciona w poziomie centrum obracania

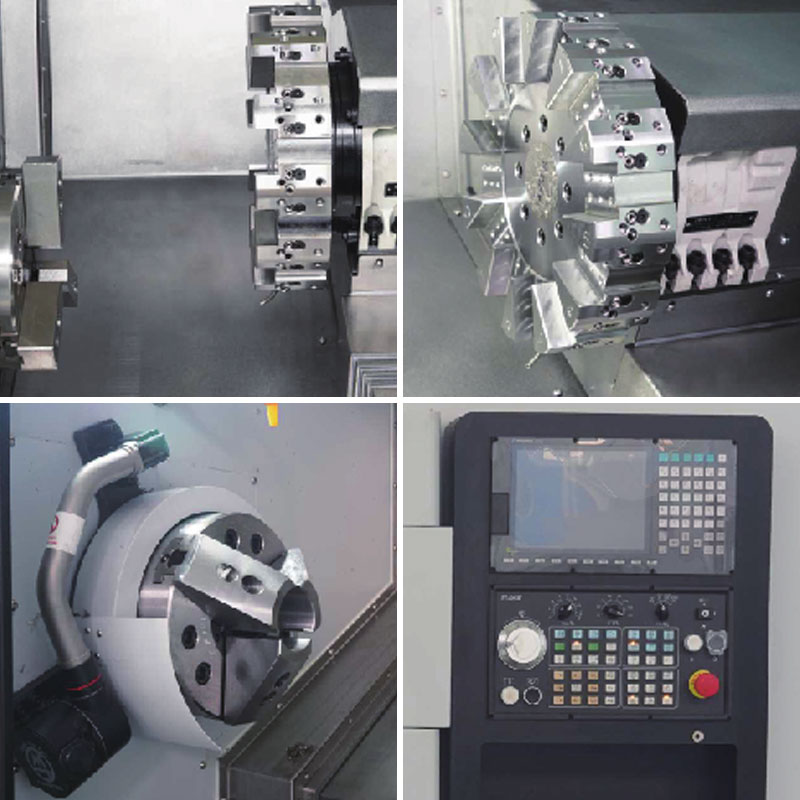

Hydrauliczny chuck z trzema jawami jest ważną częścią tego precyzyjnego mechanicznego wrzeciona w poziomie centrum obracania. Jego projekt w pełni uwzględnia stabilność i bezpieczeństwo zacisku obrabianego podczas przetwarzania. Chuck z trzema szczękami przyjmuje tryb napędu hydraulicznego i zapewnia stabilną siłę zacisku przez układ hydrauliczny, aby upewnić się, że przedmiot obrabia nie zostanie przesunięty z powodu wibracji lub siły zewnętrznej podczas przetwarzania, zapewniając w ten sposób dokładność przetwarzania i bezpieczeństwo.
Standardowe precyzyjne wrzeciono mechaniczne z wbudowaną jednostką szybkiej prędkości jest wykonana z zaawansowanej technologii i materiałów o wysokiej jakości, z możliwościami przetwarzania o dużej prędkości i precyzji. Wbudowana jednostka szybkich umożliwia wrzecionowi łatwe osiągnięcie szybkiej rotacji, tym samym zaspokajając potrzeby szybkich operacji cięcia i wiercenia. Niezależnie od tego, czy jest to precyzyjne przetwarzanie konturu, czy szybkie operacje wiercenia, wrzeciono może zapewnić stabilne i dokładne wyniki przetwarzania. Jednocześnie szybka rotacja może również poprawić wydajność cięcia, skrócić cykl przetwarzania i zmniejszyć koszty produkcji.
Informacje o produkcji
Pojemność przetwarzania
1. Można przeprowadzić tokarkę, wiercenie i nudne
2. PodStawowa struktura o wysokiej sztywności, aby osiągnąć ciężkie cięcie
3. Doskonała zdolność do cięcia i stabilna dokładność przetwarzania w celu osiągnięcia wysokiej produkcji
4. Wyciągający zbiornik płynu chłodzącego jest używany do łatwego czyszczenia i cięcia
5. Standardowa pojemność zbiornika: 125L
Podstawowa konfiguracja narzędzi maszynowych
1. Nowa generacja SYTEC/22TA
2. Silnik napędowy nowej generacji
3. Nowa generacja silnika wrzeciona o wysokim momencie obrotowym jest standardem
4. Tajwan lub japońska szyna druciana i śruba
5. Oddzielny zbiornik na wodę
6. Maszyna usuwania wiórów
7. Ciśnienie oleju trzy pazury
8. Standard z wbudowaną szybką jednostką precyzyjną wrzeciona mechaniczne
Parametr techniczny
| Przedmiot | Jednostka | NC-1110 | |
| Max. Zamień średnicę łóżka | mm | Φ750 | |
| Max. Średnica obróbki | mm | Φ600 | |
| Max. Długość pracy | mm | 700 | |
| Max. Trzymaj pręt przez średnicę otworu | mm | Φ75 | |
| Oś główna | Forma wrzeciona | A2-8/11 | |
| Wrzeciono przez średnicę otworu | mm | Φ86 | |
| Stożek otworu wewnętrznego wrzeciona | MT-6 | ||
| Możliwość trzymania trzech jaw chuck | 10 " | ||
| Pull Rod Action Form | Ciśnienie hydrauliczne | ||
| Max. prędkość wrzeciona | R/min | 2500 minut -1 | |
| Główna moc silnika | kW | 15/18.5 | |
| Karmić | Podróż na osi X. | mm | 350 |
| Podróż na osi Z. | mm | 750 | |
| Szybka prędkość ruchu osi x/z | M/min | 25 | |
| Precyzja | Dokładność pozycjonowania (x/z) | mm | ± 0,005 |
| Powtarzająca się dokładność pozycjonowania (x/z) | mm | ± 0,003 | |
| Dota | Numer narzędzia | 12 | |
| Forma jazdy | serwo | ||
| Wysokość środka | mm | 100 | |
| Czas zmiany narzędzia (T-T) | s | 0.2 | |
| Nudne specyfikacje posiadacza narzędzi | mm | 50 | |
| Specyfikacje uchwytu na narzędzia kwadratowego | mm | 25 | |
| Ogon | Zwężka rękawa | MT-5 | |
| Środkowa średnica rękawa | mm | Φ80 | |
| Maksymalna podróż rękawy | mm | 100 | |
| Tarcza bezpieczeństwa | Całkowicie zamknięty | ||
| System sterowania numerycznego | Nowa generacja 22TA/FANUC OI-TF | ||
| Waga maszyny | Kg | 5200 | |
| Ogólne wymiary maszyny (LXWXH) | mm | 2980 × 2200 × 1950 | |
Bądź w kontakcie
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. rozpoczęła działalność w 2006 roku, a została założona w 2018 roku. Znajduje się w Nowej Dzielnicy Qianwan, w mieście Ningbo, w prowincji Zhejiang, w południowym skrzydle Strefy Ekonomicznej Delty Rzeki Jangcy. Jest to przedsiębiorstwo specjalizujące się w badaniach, rozwoju, produkcji i sprzedaży numerycznie sterowanych urządzeń do cięcia metalu. Jako chiński NC110 Precision Mechanical Wpis wrzeciona w poziomie centrum obracania dostawca i niestandardowa NC110 Precision Mechanical Wpis wrzeciona w poziomie centrum obracania firma, dysponując silnym zapleczem technicznym i bogatym doświadczeniem branżowym, Hongjia CNC zobowiązuje się do dostarczania klientom zaawansowanych rozwiązań CNC, aby sprostać potrzebom klientów z różnych branż.
Zakład i wyposażenie
Co nowego
-
Do czego służy tokarka pionowa? Bezpośrednia odpowiedź A tokarka pionowa to obrabiarka używana głównie do toczenie, wytaczanie, wiercenie, frezowanie i gwintowanie przedmiotów o dużej średnic...
CZYTAJ WIĘCEJ -
7 podstawowych typów obrabiarki to tokarki, wiertarki, wytaczarki, frezarki, kształtowniki i strugarki, przeciągarki i szlifierki. W praktycznych warsztatach te obrabiarki obejmują podstawow...
CZYTAJ WIĘCEJ -
Jeśli decydujesz pomiędzy frezarką pionową, poziomą lub 5-osiową, podstawowa odpowiedź jest następująca: Twoja geometria przedmiotu obrabianego, wielkość produkcji i wymagania dotyczące tolerancji r...
CZYTAJ WIĘCEJ
Wiedza branżowa
Wśród podstawowych elementów precyzyjnego mechanicznego wrzeciona poziomego obracania produkowanego przez Ningbo Hongjia CNC Technology Co., Ltd, hydrauliczny Chuck z trzema szczękami jest niewątpliwie najbardziej przyciągający wzrok. Ta tokarka przyjmuje zaawansowaną technologię napędu hydraulicznego i zapewnia stabilną i potężną siłę zacisku dla trzech szczęków przez precyzyjnie zaprojektowany układ hydrauliczny. Niezależnie od tego, czy dotyczy to precyzyjnego przetwarzania złożonych części lub szybkich operacji wiercenia materiałów o dużej wytrzymałości, hydrauliczny Chuck może położyć solidne podstawy całego procesu przetwarzania z doskonałą wydajnością.
Kolejna atrakcja Precyzyjne mechaniczne wrzeciona w poziomie centrum obracania jest standardowym precyzyjnym wrzecionem mechanicznym, które ma wbudowaną jednostkę szybką, jest produkowana z zaawansowaną technologią i wykorzystuje wysokiej jakości materiały, aby zapewnić podwójne zalety o wysokiej prędkości i wysokiej precyzji. Wbudowana jednostka szybkich umożliwia wrzecionowi łatwe osiągnięcie szybkiej obrotu, idealnie dostosowując się do potrzeb szybkiego cięcia i wiercenia. Niezależnie od tego, czy jest to dążenie do drobiazgowego rzeźbienia z precyzją na poziomie mikronu, czy dążenie do produkcji masowej o wysokiej wydajności, precyzyjne mechaniczne centrum obracania wrzeciona może zaspokoić różnorodne potrzeby klientów ze stabilnymi i dokładnymi wynikami przetwarzania.
Nie należy lekceważyć możliwości przetwarzania precyzyjnego mechanicznego centrum obracania wrzeciona wrzeciona. Podstawowy projekt struktury o wysokiej sznurku umożliwia tokarce wytrzymanie ogromnego ciśnienia wywieranego przez ciężkie operacje cięcia, zapewniając stabilność i trwałość procesu przetwarzania. Doskonałe zdolności do cięcia i stabilna dokładność przetwarzania umożliwiają precyzyjne mechaniczne centrum obracania wrzeciona wrzeciona w celu osiągnięcia wydajnej produkcji, jednocześnie realizując produkty wysokiej jakości. Ponadto tokarka jest również wyposażona w zdejmowany zbiornik chłodziwa w celu łatwego czyszczenia i konserwacji. Standardowa pojemność wynosi 125L, co skutecznie zapewnia czystość i efekt chłodzenia środowiska przetwarzania.
Jeśli chodzi o konfigurację, precyzyjne mechaniczne centrum obracania wrzeciona wrzeciona pokazuje również Ningbo Hongjia CNC Technology Co., nieustanne dążenie do innowacji technologicznych. Standardowa konfiguracja systemu sterowania nowej generacji SYTEC/22TA, silnika napędu nowej generacji i silnika wrzecionowego serwomena w wysokiej czujce zapewniają wiodącą pozycję tokarki pod względem dokładności sterowania, mocy wyjściowej i prędkości reakcji. Jednocześnie użycie linii i śrub ołowiowych importowanych z Tajwanu lub Japonii dodatkowo poprawia dokładność i trwałość tokarki. Niezależna konstrukcja zbiornika wodnego, wydajne urządzenie usuwające układy i standardowe hydrauliczne trzy-śmiałe Chuck razem stanowią potężny system przetwarzania precyzyjnego mechanicznego centrum obrotowego wrzeciona wrzeciona, zapewniając użytkownikom pełny zakres roztworów.
Jako lider w dziedzinie CNC Metal Cutting Equipment w Chinach, Ningbo Hongjia CNC Technology Co., Ltd. stale promuje innowacje i rozwój technologii CNC dzięki silnej sile technicznej i bogatej branży. Udane uruchomienie precyzyjnego mechanicznego centrum obracania wrzeciona jest skoncentrowanym odzwierciedleniem możliwości innowacji technologicznych firmy i wglądu rynkowego.
