Ningbo Hongjia CNC Technology Co., Ltd. Dom / Produkty / Poziome serie Turning and Filling Series / NC110D Silnik napędowy Horyzontal Turning Center

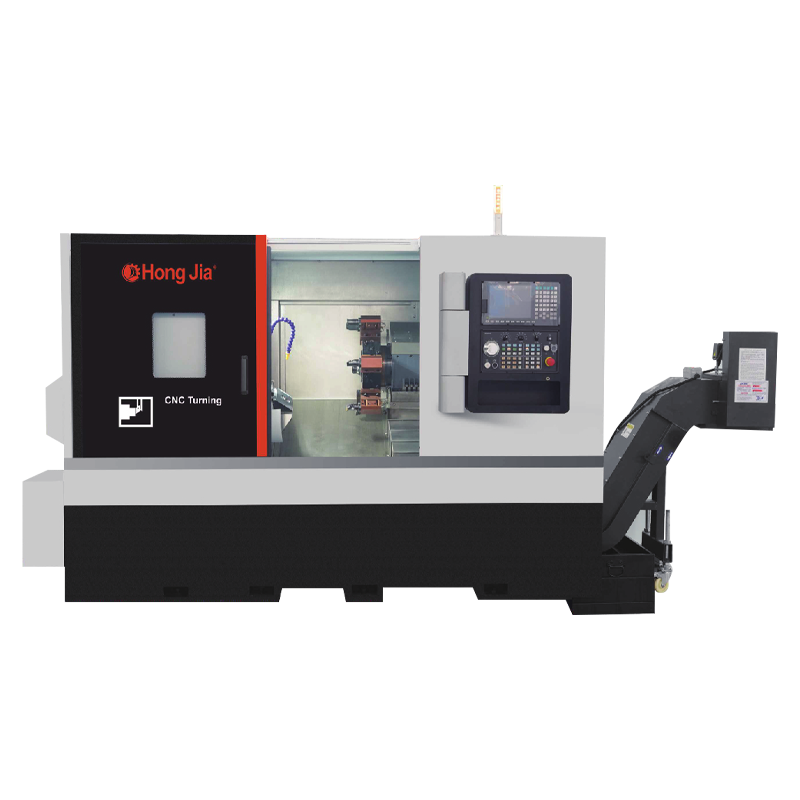

NC110D Silnik napędowy Horyzontal Turning Center

Horyzontalne centrum obracania silnika mocy ma nie tylko tradycyjne funkcje przetwarzania tokarki, ale może również wykonywać różne operacje przetwarzania, takie jak wiercenie i nudne. Ta wszechstronność umożliwia jedno urządzeniu na ukończenie wielu procesów, skracanie czasu wymiany sprzętu i przenoszenia przedmiotów oraz poprawa ogólnej wydajności przetwarzania.
Sprzęt przyjmuje podstawową konstrukcję o wysokiej szaleństwa, aby zapewnić stabilność i precyzję podczas przetwarzania. Ta konstrukcja umożliwia sprzętowi wytrzymanie ogromnego obciążenia przyniesionego przez ciężkie cięcie i utrzymanie tej samej dokładności przetwarzania, tym samym spełniającym wymagania dotyczące przetwarzania części precyzyjnych i wysokiej jakości.
Silnik zasilania jest podstawowym elementem sprzętu. Przyjmuje zaawansowane technologie motoryczne i system sterowania w celu uzyskania dokładnego i szybkiego przemieszczania się i obrotowego. Ten wysokowydajny system głowy zasilania nie tylko poprawia wydajność przetwarzania, ale także zapewnia stabilność i niezawodność procesu przetwarzania.

+ Skontaktuj się z nami

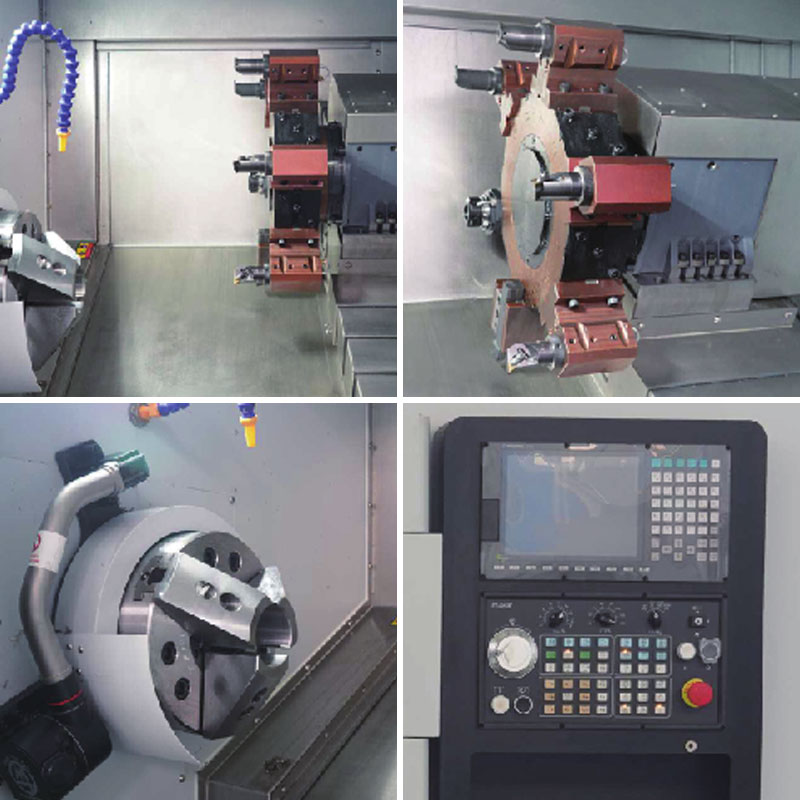

  • NC110D Silnik napędowy Horyzontal Turning Center
  • NC110D Silnik napędowy Horyzontal Turning Center

Informacje o produkcji

Pojemność przetwarzania

1. Można przeprowadzić tokarkę, wiercenie i nudne

2. Podstawowa struktura o wysokiej sztywności, aby osiągnąć ciężkie cięcie

3. Doskonała zdolność do cięcia i stabilna dokładność przetwarzania w celu osiągnięcia wysokiej produkcji

4. Wyciągający zbiornik płynu chłodzącego jest używany do łatwego czyszczenia i cięcia

5. Standardowa pojemność zbiornika: 125L

Podstawowa konfiguracja narzędzi maszynowych

1. Nowa generacja SYTEC22TA

2. Silnik napędowy nowej generacji

3. Nowa generacja silnika wrzeciona o wysokim momencie obrotowym jest standardem

4. Tajwan lub japońska szyna druciana i śruba

5. Oddzielny zbiornik na wodę

6. Maszyna usuwania wiórów

7. Ciśnienie oleju trzy pazury

8. Standard z wbudowaną szybką jednostką precyzyjną wrzeciona mechaniczne

Parametr techniczny

Przedmiot Jednostka NC-1110D
Max. Zamień średnicę łóżka mm Φ750
Max. Średnica obróbki mm Φ600
Max. Długość pracy mm 700
Max. Trzymaj pręt przez średnicę otworu mm Φ75
Oś główna Forma wrzeciona A2-8/11
Wrzeciono przez średnicę otworu mm Φ86
Stożek otworu wewnętrznego wrzeciona MT-6
Możliwość trzymania trzech jaw chuck 10 "
Pull Rod Action Form Ciśnienie hydrauliczne
Max. prędkość wrzeciona R/min 2500 minut -1
Główna moc silnika kW 15/18.5
Karmić Podróż na osi X. mm 350
Podróż na osi Z. mm 750
Szybka prędkość ruchu osi x/z M/min 25
Precyzja Dokładność pozycjonowania (x/z) mm ± 0,005
Powtarzająca się dokładność pozycjonowania (x/z) mm ± 0,003
Wieża elektronowa Numer narzędzia 12
Forma jazdy Serwo
Wysokość środka mm 100
Czas zmiany narzędzia (T-T) S 0.2
Nudne specyfikacje posiadacza narzędzi mm 50
Specyfikacje uchwytu na narzędzia kwadratowego mm 25
Prędkość zasilania R.P/min 4000
Power Head Silnik KW 3.6
Moment obrotowy Powerhead N.M 15
Typ Powerhead BMT 65
Ogon Zwężka rękawa MT-5
Środkowa średnica rękawa mm Φ80
Maksymalna podróż rękawy mm 100
Tarcza bezpieczeństwa Całkowicie zamknięty
System sterowania numerycznego Nowa generacja 22TA/FANUC 0I-TF
Waga maszyny Kg 5200
Ogólne kierunki maszyny (LXWXH) mm 2980 × 2200 × 1950
PREV: NC110 Precision Mechanical Wpis wrzeciona w poziomie centrum obracania
NEXT: NC110D-Y WYSOKIE WYSOKIE DODZYNNY CENTRUM TRUCJI

Zalecane produkty

Kontaktować się

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. rozpoczęła się w 2006 roku i została założona w 2018 r.. Znajduje się w Qianwan New District, Ningbo City, prowincji Zhejiang, południowe skrzydło China Yangtze River Delta Economone. Jest to przedsiębiorstwo specjalizujące się w badaniach, rozwoju, produkcji i sprzedaży sprzętu do cięcia metalu CNC. Jako Chiny NC110D Silnik napędowy Horyzontal Turning Center supplier and custom NC110D Silnik napędowy Horyzontal Turning Center company, Dzięki silnej sile technicznej i bogatej branży Hongjia CNC jest zaangażowana w dostarczanie klientom zaawansowanych rozwiązań CNC w celu zaspokojenia potrzeb klientów w różnych branżach.
Roślina i sprzęt
  • Wygląd fabryki
  • Wygląd fabryki
  • Sprzęt
  • Sprzęt
  • Sprzęt
  • Sprzęt
  • Sprzęt
Co to jest wiadomość
Wiedza branżowa

Wysokie efektywne charakterystyka przetwarzania w poziomie centrum obrotu silnika napędowego

1. Charakterystyka strukturalna i wysoka wydajność
Silnik napędowy w poziomie centrum obrotu Zasadniczo przyjmuje strukturę ramki, a łóżko maszynowe jest w większości wykonane z materiału betonu polimerowego, który ma dobrą wydajność tłumienia i niską przewodność cieplną, co sprzyja poprawie dokładności przetwarzania pleśni. Drive Head Motor Horyzontal Turning Center wyprodukowany przez Ningbo Hongjia CNC Technology Co., Ltd przyjmuje tę zaawansowaną konstrukcję, aby zapewnić stabilność i dokładność maszynowego narzędzia w ramach szybkiej obsługi.

2. Technologia Advanced Drive
Pod względem trybu napędu silnik skrętu silnika napędowego rozwinęło się z tradycyjnego ruchu liniowego (osi X/Y/Z) silnik serwosowy i napęd śruby kulowej do bieżącego liniowego napędu silnika. Liniowy silnik eliminuje element transmisji, który przekształca ruch obrotowy w ruch liniowy, tym samym znacznie poprawiając wydajność dynamiczną, prędkość ruchomą i dokładność przetwarzania osi. Niektóre produkty Ningbo Hongjia CNC Technology Co., Ltd przyjęły technologię liniowej napędu silnikowego, która znacznie poprawiła przyspieszenie osi i szybką prędkość podróży narzędzi maszynowych, co znacznie poprawia wydajność produkcji.

Ponadto huśtawka stolika obrotowego oraz huśtawka i obrót głowy wrzeciona są powszechnie realizowane przez silniki momentu obrotowego. Silnik momentu obrotowego jest silnikiem synchronicznym, którego wirnik jest bezpośrednio ustalony do komponentu, który ma być napędzany bez mechanicznych elementów transmisji. Dlatego ma wyjątkowo wysoką sztywność obciążenia statycznego i dynamicznego, co poprawia dokładność pozycjonowania i powtarzalność osi obrotowej i osi wahania.

3. Wrzeciono elektryczne bardzo precyzyjne
Wrzeciono elektryczne jest podstawowym elementem centrum obrotowego silnika napędowego. Podczas przetwarzania powierzchni swobodnej formy i złożonych konturów często stosuje się młyny końcowe o mniejszej średnicy, co wymaga, aby wrzeciona elektryczne miały bardzo dużą prędkość. Obecnie prędkość wrzeciona szybkich centrów obróbki na rynku wynosi głównie od 18000 do 42000R/min, podczas gdy prędkość wrzeciona niektórych produktów wysokiej klasy może nawet osiągnąć ponad 54000R/min. Dyrektor skrętu na głowicy napędowej Ningbo Hongjia CNC Technology Co., Ltd jest wyposażony w bardzo precyzyjne wrzeciono elektryczne o dużej prędkości i dobrej stabilności, które mogą zaspokoić potrzeby przetwarzania różnych złożonych form.

Aby zapewnić stabilność szybkiego wrzeciona elektrycznego, narzędzie maszynowe jest również wyposażone w czujniki do pomiaru temperatury, przemieszczenia i wibracji, aby monitorować wzrost temperatury, przemieszczenie osiowe i wibracje silnika, łożyska i wrzeciona. Czujniki te dostarczają danych korekcyjnych dla systemu CNC w celu zmodyfikowania prędkości wrzeciona i prędkości zasilania, zoptymalizowania parametrów przetwarzania, a tym samym zapewniają dokładność i wydajność przetwarzania.

4. Zaawansowany system sterowania
System sterowania CNC jest ważną częścią poziomego centrum skrętu silnika napędowego, który w dużej mierze określa prędkość, dokładność i jakość powierzchni przetwarzania maszynowego narzędzi. Czas przetwarzania segmentu programu wysokiej klasy systemów sterowania CNC może ogólnie osiągnąć mniej niż 0,5 ms, co może spełniać wymagania dotyczące przetwarzania danych w czasie rzeczywistym w szybkim przetwarzaniu. Silnik napędowy Horyzontal Turning Center Ningbo Hongjia CNC Technology Co., Ltd jest wyposażony w zaawansowany system sterowania CNC, aby zapewnić stabilność i dokładność maszynowego narzędzia w ramach działań
