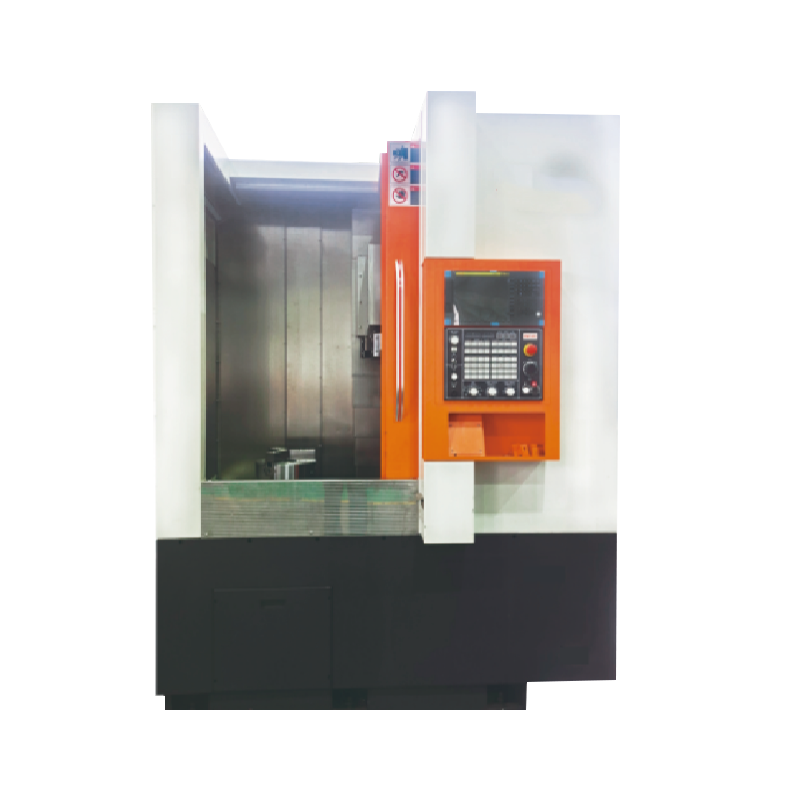

V600 CNC pionowa tokarka
V600 CNC pionowa tokarka jest wysokim, doskonałym opłacalnym narzędziem maszynowym, a maszynowa osi x narzędzia X przyjmuje nadmierną pozycję dynamiczną strukturę kolumny, skonfigurowaną z trzema szynami prowadzącymi, z dużym przekrojem łożyska, dzięki czemu maszyna ma wysoki stopień sztywności i amortyzatora wstrząsu, może zapewnić wysokie, wysoko obciążenia, może być wewnątrz i na zewnątrz, w kolorze wewnętrznym i zewnętrznym, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, stoniczne stoniczne i zewnętrzne stoniczne i zewnętrzne, a zewnętrzne i zewnętrzne. Powierzchnie, okrągłe łuki, a także złożone kształty powierzchni powrotnej szybkiego obracania metalu żelaznego, metali nieżelaznych i niektórych niemetalicznych części obróbki szorstkiej i wykończenia.
Ogólnie: Projekt integracji elektromechanicznej, kompaktowa struktura, rozsądny układ, piękne modelowanie. Zamknięte urządzenie ochronne, automatyczne usuwanie tylnego wiórów, automatyczne zaciskanie mocy hydraulicznej. Cała maszyna przyjmuje skończony projekt optymalizacji elementu, niezawodną wydajność, dobrą dynamiczną sztywność i stabilną działanie.
Podstawa: Podstawa jest integralną podstawą typu pudełkowego, a układ żebrowany jest optymalnie zaprojektowany przez elementy skończone, co sprawia, że maszyna ma dobrą sztywność, a materiał przyjmuje żeliwo o dużej gęstości, które ma wysoką wytrzymałość i dobre właściwości zabezpieczające wibracje.
Kolumna: Prostokątna kolumna przekrojowa znajduje się na podstawie, płyta oporu przyjmuje trzy szyny druciane przymocowane do kolumny, z których jedna jest obsługiwana na dole, dzięki czemu narzędzie maszynowe ma lepszą sztywność, może wytrzymać ciężkie cięcie i utrzymuje wysoką dokładność przez długi czas.
Wrzeciono: wrzeciono napędzane przez wysokowydajny silnik wrzeciona, a łożysko wrzeciona przyjmuje importowane podwójne łożyska wałka z podwójnym rzędem oraz dwukierunkowe łożyska kątowe, podczas gdy tylne podparcie przyjmuje wysokowydajne cylindryczne łożyska wałka, które mogą zaspokoić wymagania dotyczące obciążenia siły odcinkowej i promieniowej.
Uchwyt narzędzi: Importowany wysokowydajny poziom hydrauliczny hydrauliczny, zawierający dużą siłę cięcia, wysoką niezawodność i małe zakłócenia obróbki. Karmienie: Podstawowe narzędzia do kierunku X jest napędzane przez silnik serwo, przekładnię śruby precyzyjnej, śruba przyjmuje poziom Porodnika Kulki o dużej średnicy C3 Projekt przedciśnienia, wysoka sztywność i dobrą precyzję. Każda przewodnik po osi przyjmuje przewodność rolkową, liniowy przewodnik wałka ma charakterystykę o wysokiej odporności na tarcia, wysoką precyzję, wysokiego obciążenia itp., Które jest odpowiednie do wysokowydajnej, precyzyjnej obróbki ciężkiej cięcia.
System: Przyjmij FANUC 0I-TF Plus (5) System CNC oraz System serwomechanizmu AC, niezawodna wydajność.
Informacje o produkcji
Konfiguracja maszyny
V600 CNC pionowa tokarka jest wysokim, doskonałym opłacalnym narzędziem maszynowym, a maszynowa osi x narzędzia X przyjmuje nadmierną pozycję dynamiczną strukturę kolumny, skonfigurowaną z trzema szynami prowadzącymi, z dużym przekrojem łożyska, dzięki czemu maszyna ma wysoki stopień sztywności i amortyzatora wstrząsu, może zapewnić wysokie, wysoko obciążenia, może być wewnątrz i na zewnątrz, w kolorze wewnętrznym i zewnętrznym, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, w zewnątrz, stoniczne stoniczne i zewnętrzne stoniczne i zewnętrzne, a zewnętrzne i zewnętrzne. Powierzchnie, okrągłe łuki, a także złożone kształty powierzchni powrotnej szybkiego obracania metalu żelaznego, metali nieżelaznych i niektórych niemetalicznych części obróbki szorstkiej i wykończenia.
Ogólnie: Projekt integracji elektromechanicznej, kompaktowa struktura, rozsądny układ, piękne modelowanie. Zamknięte urządzenie ochronne, automatyczne usuwanie tylnego wiórów, automatyczne zaciskanie mocy hydraulicznej. Cała maszyna przyjmuje skończony projekt optymalizacji elementu, niezawodną wydajność, dobrą dynamiczną sztywność i stabilną działanie.
Podstawa: Podstawa jest integralną podstawą typu pudełkowego, a układ żebrowany jest optymalnie zaprojektowany przez elementy skończone, co sprawia, że maszyna ma dobrą sztywność, a materiał przyjmuje żeliwo o dużej gęstości, które ma wysoką wytrzymałość i dobre właściwości zabezpieczające wibracje.
Kolumna: Prostokątna kolumna przekrojowa znajduje się na podstawie, płyta oporu przyjmuje trzy szyny druciane przymocowane do kolumny, z których jedna jest obsługiwana na dole, dzięki czemu narzędzie maszynowe ma lepszą sztywność, może wytrzymać ciężkie cięcie i utrzymuje wysoką dokładność przez długi czas.
Wrzeciono: wrzeciono napędzane przez wysokowydajny silnik wrzeciona, a łożysko wrzeciona przyjmuje importowane podwójne łożyska wałka z podwójnym rzędem oraz dwukierunkowe łożyska kątowe, podczas gdy tylne podparcie przyjmuje wysokowydajne cylindryczne łożyska wałka, które mogą zaspokoić wymagania dotyczące obciążenia siły odcinkowej i promieniowej.
Uchwyt narzędzi: Importowany wysokowydajny poziom hydrauliczny hydrauliczny, zawierający dużą siłę cięcia, wysoką niezawodność i małe zakłócenia obróbki. Karmienie: Podstawowe narzędzia do kierunku X jest napędzane przez silnik serwo, przekładnię śruby precyzyjnej, śruba przyjmuje poziom Porodnika Kulki o dużej średnicy C3 Projekt przedciśnienia, wysoka sztywność i dobrą precyzję. Każda przewodnik po osi przyjmuje przewodność rolkową, liniowy przewodnik wałka ma charakterystykę o wysokiej odporności na tarcia, wysoką precyzję, wysokiego obciążenia itp., Które jest odpowiednie do wysokowydajnej, precyzyjnej obróbki ciężkiej cięcia.
System: Przyjmij system FANUC 0I-TF Plus (5) System CNC oraz System serwo podłużnego i poprzecznego, niezawodna wydajność.
Parametr techniczny
| Przedmiot | Jednostka | V-600 | |
| Zakres przetwarzania | Maksymalna średnica skrętu (ciało/siodło) 最大车削直径 Typ bloku | Mm Mm | Φ600 (typ dysku) φ450 (klasa osi) |
| Maksymalna wysokość przedmiotu | Mm | 450 | |
| Hydrauliczna średnica chucka | Mm | Φ381 (15 ") | |
| Główny oś | Typ głowy wrzeciona | A2-11 | |
| Specyfikacja otworu stożkowego wrzeciona | 1:20 | ||
| Główne wrzeciono o średnicy dołki | Mm | Φ66 | |
| Prędkość wrzeciona | RPM | 50-2000 | |
| Zniszczona moc głównego silnika | KW | 15/18.5 | |
| Siodło łóżka | Skok osiowy x/z | Mm | 350/600 |
| W przeszłości prędkość ruchu x/z | M/min | 16/20 | |
| Servo Silnik moment obrotowy x/z | Nm | 20/27 | |
| Łóżka szerokość szyny x/z | Mm | 35/45 (typ rolki) | |
| Model śruby kulowej X/Z | 4010/4010 | ||
| Uchwyt noża | Numer noża | Trzymać | 12 |
| Czas zmiany narzędzia | Sekundy/ stacja | 0.6 | |
| Rozmiar narzędzia (obracanie/nudne) | Mm | 32*32/φ50 | |
| Inny | Pojemność mocy | Kva | 35 |
| Wymiary narzędzia maszynowego (długość x szerokość x Wysokość) (z wyłączeniem przenośnika układu) | Mm | 1750*2500*2700 | |
| Waga maszyny | Kg | 6200 | |
Kontaktować się
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. rozpoczęła się w 2006 roku i została założona w 2018 r.. Znajduje się w Qianwan New District, Ningbo City, prowincji Zhejiang, południowe skrzydło China Yangtze River Delta Economone. Jest to przedsiębiorstwo specjalizujące się w badaniach, rozwoju, produkcji i sprzedaży sprzętu do cięcia metalu CNC. Jako Chiny V600 CNC pionowa tokarka supplier and custom V600 CNC pionowa tokarka company, Dzięki silnej sile technicznej i bogatej branży Hongjia CNC jest zaangażowana w dostarczanie klientom zaawansowanych rozwiązań CNC w celu zaspokojenia potrzeb klientów w różnych branżach.
Roślina i sprzęt
Co to jest wiadomość
-
W dzisiejszym, coraz bardziej konkurencyjnym przemyśle produkcyjnym, firmy coraz częściej wymagają wysoce wydajnych, precyzyjnych i wysoce zintegrowanych rozwiązań w zakresie obróbki. Ningbo Hongjia CNC Technology Co....
Przeczytaj więcej -
Maszyna wiercenia i stukania to narzędzie, które łączy funkcje wiercenia i stukania. Służy przede wszystkim do wiercenia otworów i tworzenia wewnętrznych nici (stukania) w materiałach takich jak metal, plastik i...
Przeczytaj więcej -
1. Dlaczego PreferUje pl lotnicz Poziome Centra Turystyczne ? Zaleta Grawitacyjna: Unikaj deformacji dużych obrabiarek Problemy z obracaniem pionowym: Podczas przetwarza...
Przeczytaj więcej
Wiedza branżowa
V600 CNC pionowa tokarka: wydajne i precyzyjne narzędzie do cięcia metalu
1. LED technologii, tworząc wydajną platformę przetwarzania
V600 CNC pionowa tokarka wyróżnia się wśród wielu podobnych produktów z wysoką sztywnością i doskonałą opłacością. Oś X narzędzia maszynowego przyjmuje ultra-pozycję dynamiczną strukturę kolumnową, wyposażoną w trzy szyny prowadzące i szeroką sekcję łożyska, która zapewnia wysoką sztywność i doskonałą wydajność wchłaniania wstrząsu narzędzia maszynowego. Ta konstrukcja umożliwia V600 łatwe radzenie sobie z wysokim i wysokim obciążeniem zadań, niezależnie od tego, czy jest to szorstkie przetwarzanie i wykończenie żelaza, metali nieżelaznych, czy niektórych materiałów niemetalicznych.
2. Projektowanie mechatroniki, kompaktowa i piękna struktura
Ogólny projekt V600 CNC pionowa tokarka Uosabia zaawansowaną koncepcję mechatroniki, z kompaktową strukturą, rozsądnym układem i pięknym kształtem. Zamknięte urządzenie ochronne skutecznie zapewnia bezpieczeństwo operacyjne, system automatycznego usuwania układów zmniejsza obciążenie ręcznego czyszczenia, a hydrauliczna energia zasilająca realizuje automatyczne zaciskanie przedmiotu obrabianego, dodatkowo poprawiając wydajność przetwarzania. Narzędzie maszynowe przyjmuje projekt optymalizacji elementów skończonych jako całość, co zapewnia niezawodność wydajności, doskonałą dynamiczną sztywność i stabilną działanie oraz zapewnia solidne podstawy długoterminowego przetwarzania wysokiej jakości.
3. Solidne podkład, odlewanie ciała o wysokiej szaleństwie
Podstawa narzędzia maszyny przyjmuje integralną strukturę skrzynki. Układ żebra jest zoptymalizowany metodą elementu skończonego, w połączeniu z żeliwnym materiałem o dużej gęstości, nadając maszynowi dobrą sztywność i doskonałą odporność sejsmiczną. Ta konstrukcja nie tylko poprawia ogólną stabilność maszyny, ale także zapewnia silne wsparcie dla bardzo precyzyjnego przetwarzania.
4. Solidna kolumna, łożyska na ciężkie wyzwania cięcia
Prostokątna kolumna przekrojowa znajdująca się na podstawie jest wyposażona w trzy szyny prowadzące przymocowane do kolumny, z których jednym jest wsparcie dolne, które znacznie zwiększa sztywność maszynowej narzędzia, umożliwiając wytrzymanie ciężkich operacji cięcia i utrzymanie wysokiej precyzji przez długi czas.
5. Wrzeciono o wysokiej wydajności w celu spełnienia złożonych wymagań przetwarzania
Wrzeciono pionowego tokarki V600 CNC jest napędzane silnikiem wrzeciona o wysokiej wydajności. Łożyska wrzeciona wykorzystują importowane, podwójne łożyska wałka podwójnego rzędu i dwukierunkowe łożyska kontaktowe kątowe. Wsparcie tylnej końcowej wykorzystuje również bardzo precyzyjne podwójne łożyska wałka. Ta konfiguracja zapewnia, że narzędzie maszynowe może wytrzymać duże siły tnące zarówno w kierunku osiowym, jak i promieniowym, spełniając wymagania dotyczące bardzo precyzyjnych w złożonych warunkach przetwarzania.
6. Skuteczny system narzędzi do poprawy wydajności przetwarzania
Narzędzie maszynowe jest wyposażone w importowany wysokowydajny poziom hydrauliczny, który ma charakterystykę dużej siły cięcia, wysokiej niezawodności i zakłóceń o niskim przetwarzaniu, i jest idealnym wyborem do wydajnego przetwarzania. Jeśli chodzi o karmienie, ruch narzędzia w kierunku X i Z jest napędzany przez silnik serwo i napędzany precyzyjną śrubą kulową. Śruba przyjmuje konstrukcję przed obciążeniem pręta o dużej średnicy w klasyfikacji generalnej, aby zapewnić wysoką sztywność i wysoką precyzję. Kolejne poręcze każdej osi to szyny prowadzące, które mają charakterystykę niskiego odporności na tarcia, wysokiej precyzji i silnej pojemności obciążenia, i są bardzo odpowiednie do wydajnego i precyzyjnego przetwarzania ciężkiego cięcia.
7. Zaawansowany system zapewnia stabilną kontrolę
Pionowa tokarka V600 CNC przyjmuje system FANUC 0I-TF Plus (5) CNC oraz systemu serwo podłużne i boczne. Wydajność systemu jest niezawodna, zapewniając solidną gwarancję wydajnego i stabilnego działania narzędzia maszynowego. Ta konfiguracja nie tylko poprawia dokładność przetwarzania, ale także upraszcza proces działania, co ułatwia obsługę nawet złożonych zadań przetwarzania.
