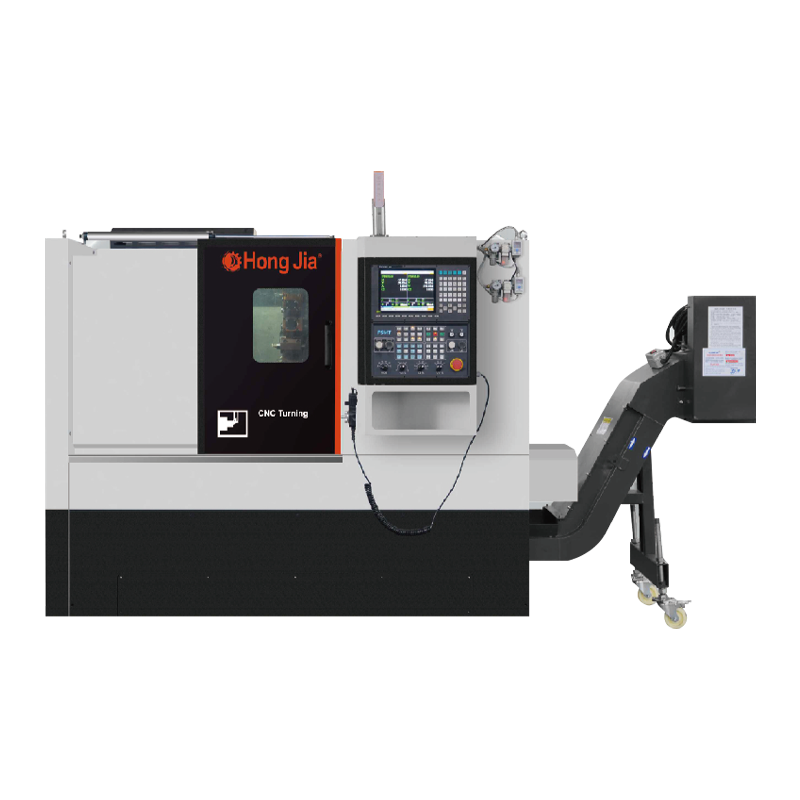

Dom / Produkty / Poziome serie Turning and Filling Series / NC-106DS DUAL-SPRING AUTOMATYCZNE Dokowanie w poziomie centrum obracania NC-106DS DUAL-SPRING AUTOMATYCZNE Dokowanie w poziomie centrum obracania

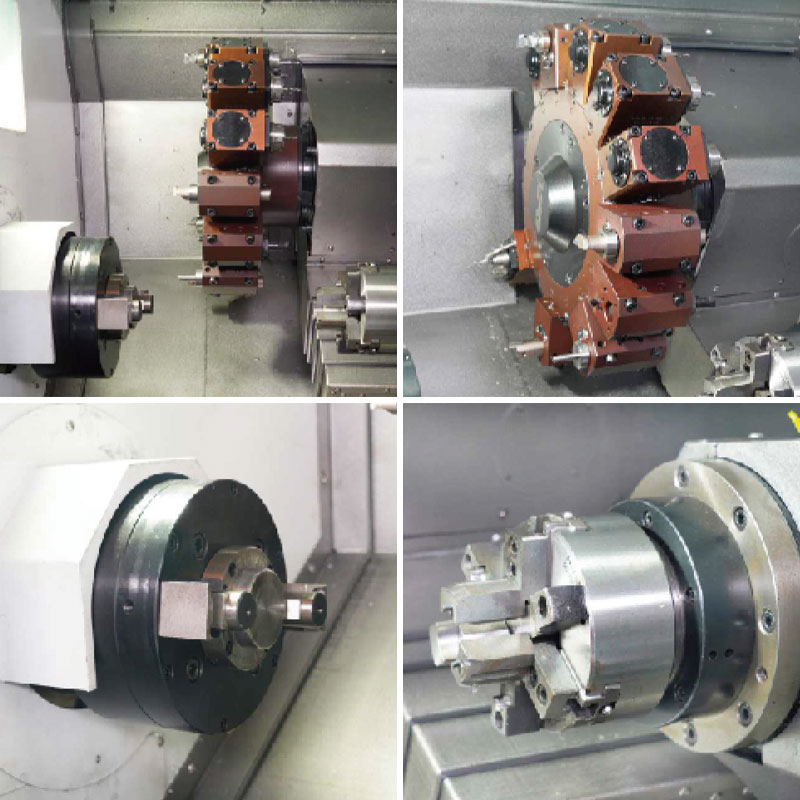

Automatyczne obracanie z podwójnym wrzecionym dokowaniem jest zaawansowane narzędzie maszynowe, które integruje wiele funkcji przetwarzania, takich jak obracanie, wiercenie, nudne, frezowanie i stukanie. Jego unikalna konstrukcja podwójnego wrzeciona realizuje automatyczne dokowanie przedmiotu między dwoma wrzecionami, znacznie poprawiając wydajność i precyzję przetwarzania.
Struktura z podwójnym wrzecionem może osiągnąć bezproblemowe dokowanie przedmiotu między dwoma wrzecionami, zmniejszyć liczbę czasów zacisku i poprawić wydajność przetwarzania. Wrzeciono ma stabilną wydajność i dużą prędkość, która jest odpowiednia do precyzyjnego przetwarzania różnych materiałów. Integruje wiele funkcji przetwarzania, takich jak obracanie się, wiercenie, nudne, mielanie i stukanie, aby zaspokoić jednorazowe potrzeby przetwarzania złożonych części.
Zbiornik płynu chłodzącego przyjmuje wyciągniętą konstrukcję, która jest wygodna dla użytkowników do czyszczenia i utrzymania, zapewniając długoterminowe stabilne działanie maszyny. Płyn chłodzący jest rozpowszechniany w celu skutecznego ochłodzenia obszaru cięcia i przedłużenia żywotności narzędzia.
Informacje o produkcji
Zdolność przetwarzania
1. Można przeprowadzić tokarkę, wiercenie i nudne
2. Podstawowa struktura o wysokiej sztywności, aby osiągnąć ciężkie cięcie
3. Doskonała zdolność do cięcia i stabilna dokładność przetwarzania w celu osiągnięcia wysokiej produkcji
4. Wyciągający zbiornik płynu chłodzącego jest używany do łatwego czyszczenia i cięcia
5. Standardowa pojemność zbiornika: 100L
Podstawowa konfiguracja narzędzi maszynowych
1. Nowa generacja SYTEC/22TB
2. Silnik napędu nowej generacji i napęd wrzeciony
3. Wbudowane, szybkie precyzyjne wrzeciono, motoryzowane jest standardem
4. Tajwan lub japońska szyna druciana i śruba
5. Oddzielny zbiornik na wodę
6. Maszyna usuwania wiórów
7. Ciśnienie oleju trzy pazury
8. Tower Power 15 Stacje
Parametr techniczny
| Przedmiot | NC-106DS |
| Max. Średnica obróbki | Φ160 mm |
| Max. Długość pracy | 250 mm |
| Max. Średnica skrętu | 500 mm |
| Wymiary wrzeciona | 6/8 cala |
| Kształt końcowy wrzeciona | 5000 minut -1 |
| Przez otwór wrzeciona | A2-5 |
| Wewnętrzna średnica rurki rozszerzonej wrzeciona | Φ56mm |
| Wewnętrzna średnica łożyska wału głównego | Φ45 mm |
| Moc wrzeciona | Φ80 mm |
| Znany moment obrotowy wrzeciona | 11 kW |
| Max. moment obrotowy wrzeciona | 35n.m |
| Liczba powierzchni wieży | 70n.m |
| Uchwyt narzędzia o średnicy zewnętrznej | 15 |
| Bit Fotelu | 20x20 |
| Model głowicy mocy wieży | Φ25 mm |
| Maksymalna prędkość głowicy mocy wieży | BMT40/ER25 |
| Moc silnikowa wieży nożnej | 4000 minut -1 |
| Moment głowicy mocy wieży | 2,4 kW |
| Moment głowicy mocy wieży | 7,7N.M |
| Oś zasilająca z/x Podróż w kierunku | Z: 370 mm x: 185 mm |
| Wybierz wałek w kierunku podróży | Odp.: 360 mm |
| Wałek zasilający z/x moc silnika | 1,7 kW |
| Szybka prędkość zmiany z/x | Z: 20 m/min x: 20m/min |
| Szybka prędkość zmiany a | Odp.: 20 m/min |
| Moc tylna | 3,7 kW |
| Max. prędkość tylnego wału | 4500 minut -1 |
| Abaxiarend | A2-4 |
| Wrzeciona z tyłu przez otwór | Φ36mm |
| Z tyłu wału chuck | 5 cali |
| Znamionowy moment obrotowy wału tylnego | 14.1 N.M |
| Max. moment obrotowy wału tylnego | 30 N.M |
| Pojemność zasilania | 13KVA |
| Ogólne wymiary maszyny (LXWXH) | 2260 × 1560 × 1715 mm (bez przenośnika układu） Maszyna usuwania układów |
| Waga maszyny | 3800 kg |
Kontaktować się
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. rozpoczęła się w 2006 roku i została założona w 2018 r.. Znajduje się w Qianwan New District, Ningbo City, prowincji Zhejiang, południowe skrzydło China Yangtze River Delta Economone. Jest to przedsiębiorstwo specjalizujące się w badaniach, rozwoju, produkcji i sprzedaży sprzętu do cięcia metalu CNC. Jako Chiny NC-106DS DUAL-SPRING AUTOMATYCZNE Dokowanie w poziomie centrum obracania supplier and custom NC-106DS DUAL-SPRING AUTOMATYCZNE Dokowanie w poziomie centrum obracania company, Dzięki silnej sile technicznej i bogatej branży Hongjia CNC jest zaangażowana w dostarczanie klientom zaawansowanych rozwiązań CNC w celu zaspokojenia potrzeb klientów w różnych branżach.
Roślina i sprzęt
Co to jest wiadomość
-
W dzisiejszym, coraz bardziej konkurencyjnym przemyśle produkcyjnym, firmy coraz częściej wymagają wysoce wydajnych, precyzyjnych i wysoce zintegrowanych rozwiązań w zakresie obróbki. Ningbo Hongjia CNC Technology Co....
Przeczytaj więcej -
Maszyna wiercenia i stukania to narzędzie, które łączy funkcje wiercenia i stukania. Służy przede wszystkim do wiercenia otworów i tworzenia wewnętrznych nici (stukania) w materiałach takich jak metal, plastik i...
Przeczytaj więcej -
1. Dlaczego PreferUje pl lotnicz Poziome Centra Turystyczne ? Zaleta Grawitacyjna: Unikaj deformacji dużych obrabiarek Problemy z obracaniem pionowym: Podczas przetwarza...
Przeczytaj więcej
Wiedza branżowa
W nowoczesnej branży produkcyjnej wydajny, precyzyjny i zautomatyzowany sprzęt do przetwarzania staje się ważną gwarancją konkurencyjności przedsiębiorstw. Ningbo Hongjia CNC Technology Co., Ltd, jako wiodąca w branży CNC Metal Cutting Equipment, firma zajmująca się działaniami i rozwójem produkcji i sprzedaży, zapewnia klientom zaawansowane rozwiązania CNC o silnej sile technicznej i bogatej branży, aby zaspokoić potrzeby przetwarzania różnych branż. Wśród nich Automatyczne wykonywanie dokowania z podwójnym wrzecionem to wysokowydajne i wydajne zaawansowane narzędzie maszynowe uruchomione przez niego.
Wydajne i precyzyjne możliwości przetwarzania
Automatyczne centrum obracania dokowania z podwójnym wrzecionem integruje wiele funkcji przetwarzania, takich jak obracanie, wiercenie, nudne, frezowanie i stukanie. Jego unikalna konstrukcja z podwójnym wrzecionem zdaje sobie sprawę z automatycznego dokowania przedmiotów między dwoma wrzecionami, znacznie poprawiając wydajność i precyzję przetwarzania. Niezależnie od tego, czy jest to masowa produkcja, czy bardzo precyzyjna przetwarzanie złożonych części, maszyna może wykazać doskonałą wydajność.
Potężna podstawowa struktura
Narzędzie maszynowe przyjmuje podstawową konstrukcję o wysokiej sznurku, która może wytrzymać ciężkie operacje cięcia i zapewnić długoterminową stabilną działalność. Jednocześnie jest wyposażony w nową generację systemu sterowania SYTEC/22TB oraz nową generację silników napędowych i napędów wrzecionowych, zapewniając wydajny i dokładny proces przetwarzania. Ponadto maszyna ma wbudowane szybkie precyzyjne wrzeciona elektryczne, które może zaspokoić potrzeby szybkiego i starszego przetwarzania oraz zapewnić klientom wyniki przetwarzania wyższej jakości.
Zaawansowana konfiguracja i technologia
Automatyczne centrum obracania dokowania z podwójnym wrzecionem jest wyposażone w szyny prowadzące i śruby ołowiowe importowane z Tajwanu lub Japonii, aby zapewnić dokładność i trwałość narzędzia maszynowego. Jednocześnie niezależna konstrukcja zbiornika wodnego i wyposażone w przenośnik chipów sprawiają, że czyszczenie jest wygodniejsze i skutecznie poprawiają wydajność konserwacji sprzętu. Ponadto narzędzie maszynowe ma również hydrauliczny chuck z trzema jawami i 15-stacji wirusowy, co dodatkowo zwiększa elastyczność przetwarzania i umożliwia mu radzenie sobie z bardziej złożonymi i różnorodnymi potrzebami przetwarzania.
Wygodny system chłodzenia i usuwania chipów
Podczas procesu przetwarzania jakość systemu chłodzenia wpływa bezpośrednio na jakość przedmiotu obrabianego i żywotność narzędzia. Automatyczne obracanie z podwójnym wrzeciona w poziomie dokowania przyjmuje wyciągającego się konstrukcji zbiornika na wodę chłodzącego, co ułatwia czyszczenie płynu chłodzącego. Standardowa pojemność zbiornika wody wynosi 100L, co może w pełni zaspokoić potrzeby chłodzenia długoterminowego przetwarzania i zmniejszyć błąd precyzyjny spowodowany wzrostem temperatury.
Zastosowanie i zalety rynkowe
Automatyczne obracanie z podwójnym wrzecionym dokowaniem jest szeroko stosowane w wielu branżach, takich jak produkcja samochodowa, lotnicza, precyzyjne formy, urządzenia medyczne itp. Ze względu na wysoką sztywność, wysoką precyzję i wysoką wydajność. Jego wielofunkcyjna integracja pozwala przedsiębiorstwom wykonywać wiele zadań przetwarzania na tym samym sprzęcie, skrócić czas zmiany i debugowania maszyny oraz poprawę wydajności produkcji.
Ningbo Hongjia CNC Technology Co., Ltd zawsze przestrzegała innowacji technologicznych i stale optymalizowanych wyników produktu, aby zaspokoić zmieniające się potrzeby rynku. Jego automatyczne centrum zwrotne w Doking Doking Doking stało się ważnym wyborem dla wielu firm w celu poprawy wydajności przetwarzania i zapewnienia jakości produktu dzięki wiodącym koncepcji projektowania, stabilnej wydajności przetwarzania i doskonałym poziomie inteligencji.
