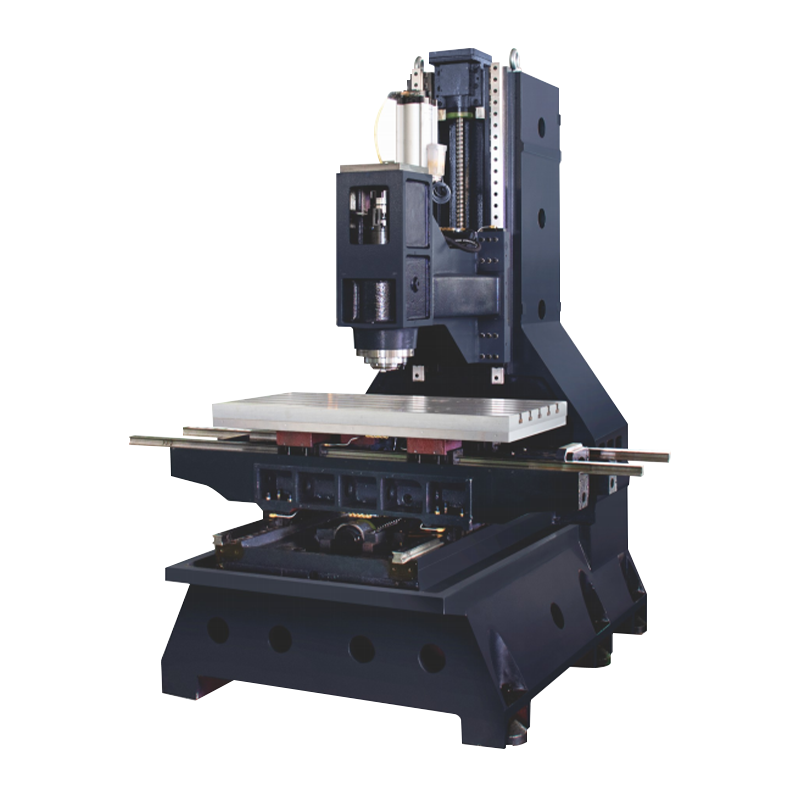

Pionowe centrum obróbki
Pionowe centrum obróbki to wysokowydajny sprzęt do obróbki CNC odpowiedni do precyzyjnego obróbki złożonych części. Przyjmuje wysokowydajny system śruby kulowej na poziomie C3, wyposażony w łożyska na poziomie P4 i precyzyjne złącze Speedcn, aby zapewnić wysoką sztywność i precyzyjne ustawienie trzech osi. Wyposażony w wrzecion krótko-nosowy Speedcn i ochronną osłonę, zapewnia stabilne funkcje wycinania i ochrony. Centrum obróbki ma również w pełni automatyczny system zmieniający narzędzia i opcjonalne urządzenie równoważące azot, aby poprawić wydajność obróbki i dokładność obróbki. Ponadto opcjonalne szybkie wrzeciono, system wodny chłodzący i urządzenie równoważące azot dodatkowo zwiększają wydajność w obróbce o wysokim obciążeniu i precyzyjnym.
Informacje o produkcji
Główne konfiguracje
Trzy osie przyjmują śruby kulkowe „PMI lub HIWIN” lub „THK”.
Trzy osie z przewodnikiem „PMI lub Hiwin” lub „THK”.
V6/v7 z „rexroth” lub „shangyin” lub „jintai” lub „śruby kulowe” (osi Z)
Łożyska klasy P4 dla wszystkich trzech osi
Trzy osiowe sprzężenia „Speedcn”
„Spindcn” wrzeciona z krótkim nosem
Trzy osiowe strażników „Speedcn”
Olejnik objętościowy
Cylindry (wrzeciona bezpośrednie z cylindrem wspomagającym)
Narzędzia narzędzi i regulacji
Opcjonalne konfiguracje
BBT40-120-15000 RPM Bezpośrednie typ „Speedcn” wrzeciona o długim nosie
BBT40-155-12000RPM Bezpośredni typ „Speedcn” wrzeciona krótkiego nosa
BT40-24T „Yitai Tool Changer”.
Azot przeciwwagi
Ulepszona wrzeciona woda środkowa (typ paska ze stawem obrotowym / typ bezpośredni bez złącza obrotowego)
Parametry techniczne
| Specyfikacja | Jednostka | V6 | V7 | V8 | V10 | V1270 | V1370 | V1380 | V1570 |
| Podróż x/y/z | mm | 600*450*450 | 700*450*450 | 800*500*500 | 1000*600*600 | 1200*700*700 | 1300*700*700 | 1300*800*700 | 1500*700*700 |
| Obszar stołowy | mm | 700*420 | 800*420 | 1000*500 | 1100*500 | 1400*700 | 1400*700 | 1400*800 | 1600*700 |
| Maksymalne obciążenie tabeli | kg | 250 | 250 | 450 | 450 | 700 | 700 | 700 | 1100 |
| Odległość od nosa wrzeciona do stołu | mm | 135-585 | 135-585 | 120-670 | 120-750 | 120-820 | 120-820 | 120-820 | 150-850 |
| Odległość od środka wrzeciona do powierzchni ścieżki kolumnowej | mm | 488 | 488 | 550 | 655 | 770 | 770 | 860 | 800 |
| Tabela T-Slot | mm | 14t*3*125 | 14t*3*125 | 18T*5*80 | 18T*5*100 | 18T*5*125 | 18T*5*125 | 18T*5*125 | 18T*5*125 |
| Otwór zwężającego się wrzeciona/średnica | R/min | BBT40 (1220) | BBT40 (1220) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) |
| Prędkość wrzeciona | R/min | Standard: 12000 Direct Option: 15000 Direct | Standard: 12000 Direct Option: 15000 Direct | Standard: 12000 Typ bezpośredniego Opcja: 8000 Typ pasa Opcja: 10000 Typ pasa Opcja: 15000 Typ bezpośredni | Standard: 12000 Typ bezpośredniego Opcja: 8000 Typ pasa Opcja: 10000 Typ pasa Opcja: 15000 Typ bezpośredni | Standard: 8000 bezpośrednio Opcja: 10000 typ paska Opcja: 12000 typu pasa Opcja: 15000 bezpośredni typ | |||
| (X/y/z) Rapid Traverse | M/min | 48 | 48 | 48 | 36 | 36 | 36 | 36 | 24 |
| Oś Zregacja Z | /mm | Brak przeciwwagi | Brak przeciwwagi | Brak przeciwwagi | Opcja: Azot przeciwwagi | Opcja: Azot przeciwwagi | Opcja: Azot przeciwwagi | Opcja: Azot przeciwwagi | Opcja: Azot przeciwwagi |
| Śruba kulowa | standard mm | XY: 28*16 Pojedynczy nakrętka Z: 32*16 podwójna nakrętka | XZ: 32*16 podwójne nakrętki Y: 28*16 Pojedyncze orzechy | Xzy: 36*16 Pojedynczy orzech | Xzy: 40*12 podwójne orzechy | Xzy: 40*12 podwójne orzechy | Xzy: 40*12 podwójne orzechy | Xzy: 40*12 podwójne orzechy | Xzy: 40*12 podwójne orzechy |
| MM Opcjonalnie | XY: 28*12 Pojedynczy nakrętka Z: 32*12 podwójna nakrętka | XZ: 32*16 Pojedynczy nakręt | |||||||
| Liniowa przewodnik (szerokość liniowego przewodnika/liczba suwaków) | mm | XY: 30*2 Z: 35*2 | XY: 30*2 Z: 35*2 | XYZ: 35*2 | X: 35*2 yz: 45*2 | XZ: 45*3 y: 45*2 | XZ: 45*3 y: 45*2 | XZ: 45*3 y: 45*2 | XZ: 45*3 Y: 45*2 (4 szyny) |
| Waga maszyny | kg | Około 2700 | Ok. 2750 | Ok. 3100 | Ok. 3800 | Ok. 4800 | Ok. 5000 | Ok. 5200 | Ok. 6000 |
Kontaktować się
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. rozpoczęła się w 2006 roku i została założona w 2018 r.. Znajduje się w Qianwan New District, Ningbo City, prowincji Zhejiang, południowe skrzydło China Yangtze River Delta Economone. Jest to przedsiębiorstwo specjalizujące się w badaniach, rozwoju, produkcji i sprzedaży sprzętu do cięcia metalu CNC. Jako Chiny Pionowe centrum obróbki supplier and custom Pionowe centrum obróbki company, Dzięki silnej sile technicznej i bogatej branży Hongjia CNC jest zaangażowana w dostarczanie klientom zaawansowanych rozwiązań CNC w celu zaspokojenia potrzeb klientów w różnych branżach.
Roślina i sprzęt
Co to jest wiadomość
-
W dzisiejszym, coraz bardziej konkurencyjnym przemyśle produkcyjnym, firmy coraz częściej wymagają wysoce wydajnych, precyzyjnych i wysoce zintegrowanych rozwiązań w zakresie obróbki. Ningbo Hongjia CNC Technology Co....
Przeczytaj więcej -
Maszyna wiercenia i stukania to narzędzie, które łączy funkcje wiercenia i stukania. Służy przede wszystkim do wiercenia otworów i tworzenia wewnętrznych nici (stukania) w materiałach takich jak metal, plastik i...
Przeczytaj więcej -
1. Dlaczego PreferUje pl lotnicz Poziome Centra Turystyczne ? Zaleta Grawitacyjna: Unikaj deformacji dużych obrabiarek Problemy z obracaniem pionowym: Podczas przetwarza...
Przeczytaj więcej
Wiedza branżowa
Pionowe centrum obróbki: inteligentne narzędzie do precyzyjnego produkcji
Pionowe centrum obróbki , jako wysokowydajny sprzęt do przetwarzania CNC, jest szczególnie odpowiedni do precyzyjnego przetwarzania złożonych części. Nie tylko integruje esencję nowoczesnej technologii CNC, ale także zapewnia wysoką stabilność i wysoką precyzję procesu przetwarzania poprzez zoptymalizowaną konfigurację serii komponentów precyzyjnych. Pionowe centrum obróbki produkowane przez Ningbo Hongjia CNC Technology Co., LTD przyjmuje wysokie śruby kulowe na poziomie C3 i szyny prowadzące. Ta konfiguracja znacznie poprawia sztywność i dokładność pozycjonowania trzyosiowego narzędzia maszynowego. Jednocześnie, przy łożyskach na poziomie P4 i złączach Pespercn precyzyjnych, zapewniono stabilność i dokładność procesu przetwarzania, co stanowi solidne podstawy do bardzo precyzyjnego przetwarzania.
Komponenty podstawowe: podwójna gwarancja jakości i technologii
W wyborze elementów podstawowych Hongjia CNC nalega na użycie najlepszych marek w branży, takich jak śruby piłkarskie na poziomie C3 z PMI, Hiwin lub THK oraz przewodniki toczni z tej samej marki, aby zapewnić bardzo precyzyjny ruch narzędzia maszynowego w kierunku trzyosiowym. Szczególnie w przypadku osi Z seria V6/V7 jest wyposażona w śruby kulowe i przewodniki w rolkach z Rexroth, Hiwin, Yintai lub THK, co dodatkowo zwiększa pojemność nośnika i stabilność maszyny. Wszystkie trzy osie wykorzystują łożyska klasy P4, w połączeniu z precyzyjnymi sprzężeniami marki Speedcn, które skutecznie zmniejszają błędy transmisji i poprawia wydajność przetwarzania.
Efektywne przetwarzanie: Stabilna wydajność i ochrona są równie ważne
Aby zapewnić stabilną i wydajną wydajność cięcia, pionowe centrum obróbki Hongjia CNC jest wyposażone w sprind z krótkim nosem Speedcn. Jego konstrukcja nie tylko optymalizuje transmisję siły tnącej, ale także skutecznie zapobiega uszkodzeniu wrzeciona w szczątkach generowanych podczas procesu cięcia poprzez osłonę ochronną, przedłużając żywotność urządzenia. Ponadto wbudowany w pełni automatyczny system zmiany narzędzi znacznie poprawia wydajność przetwarzania, a opcjonalne urządzenie równoważące azot dodatkowo równoważy obciążenie dynamiczne w ruchu wrzeciona, dzięki czemu może utrzymać doskonałą wydajność w zadaniach o wysokim obciążeniu, precyzyjnym przetwarzaniu.
Elastyczna konfiguracja: spełniają różnorodne potrzeby przetwarzania
Aby zaspokoić konkretne potrzeby różnych klientów, pionowe centrum obróbki obróbki Hongjia CNC zapewnia bogactwo opcjonalnych konfiguracji. Na przykład klienci mogą wybrać BBT40-120-15000RPM Bezpośrednie wrzeciono szybkiego nosa lub BBT40-155-12000 rpm wrzeciona krótkiego nosa Speedcn, aby spełnić wymagania różnych materiałów i trudności w przetwarzaniu. Jednocześnie Changer narzędzi Yitai Brand 24T, z jej szybką i dokładną cechą, zapewnia kolejne silne wsparcie dla poprawy wydajności przetwarzania. W przypadku zastosowań wymagających wyższej precyzji i stabilności możesz również wybrać system przeciwwagi azotu i uaktualnić do centralnego systemu chłodzenia wody (podzielony na bezpośrednie typy ze stawami obrotowymi i bez). Te konfiguracje dodatkowo zwiększają wydajność maszynowego narzędzia w precyzyjnym, wysokim obciążeniu środowisku.
