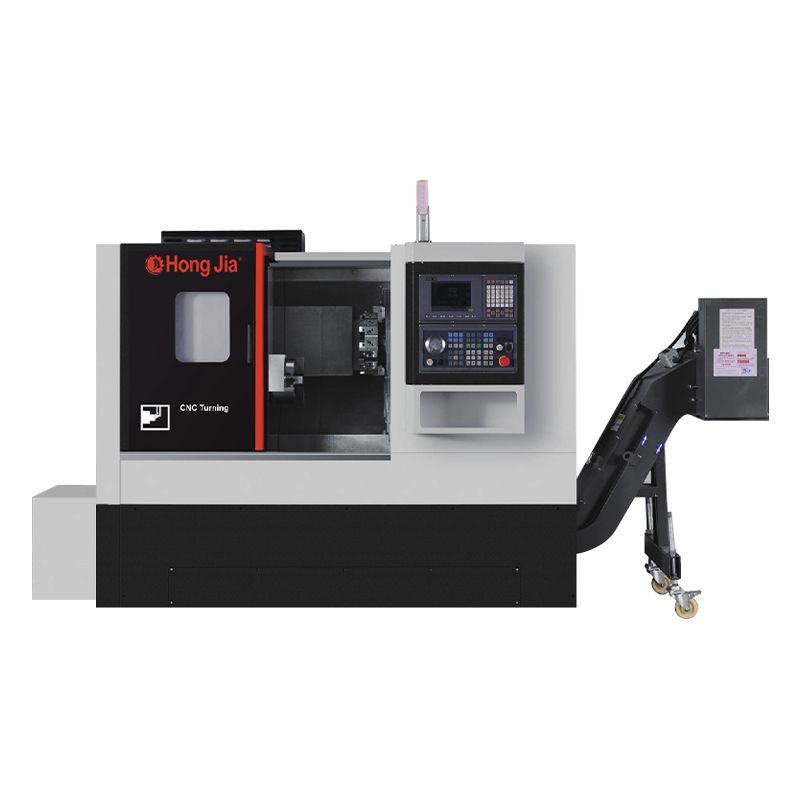

NC-106 Horyzontal Turning Center
Horyzontalne centrum obracania jest nie tylko dobre w tradycyjnych operacjach obracania, ale także integruje wiele funkcji przetwarzania, takich jak wiercenie, nudne, mielanie i stukanie. Jedno urządzenie może ukończyć wiele procesów, znacznie zmniejszając liczbę transferów przedmiotów obrabianych i poprawiając wydajność produkcji. Korzystanie z zaawansowanych systemów sterowania serwoterami i precyzyjnego projektu szyny przewodnika zapewnia, że każde przetwarzanie może spełniać wymagania dotyczące dokładności na poziomie mikrona. Niezależnie od tego, czy jest to obracanie złożonych konturów, czy drobnych operacji mielenia, można go łatwo załatwić.
Ogólna struktura złoża odlecia przeszła ścisłe obróbkę cieplną, aby zapewnić, że narzędzie maszynowe nadal może utrzymać stabilność i dokładność podczas długoterminowego przetwarzania ciężkiego obciążenia. Zapewnia to użytkownikom wyższą niezawodność przetwarzania i dłuższą żywotność usług. Poziome centra obrotowe są szeroko stosowane w lotnisku, produkcji samochodów, produkcji pleśni, maszyn precyzyjnych i innych polach.
Informacje o produkcji
Zdolność przetwarzania
1. Można przeprowadzić tokarkę, wiercenie i nudne
2. Podstawowa struktura o wysokiej sztywności, aby osiągnąć ciężkie cięcie
3. Doskonała zdolność do cięcia i stabilna dokładność przetwarzania w celu osiągnięcia wysokiej produkcji
4. Wyciągający zbiornik płynu chłodzącego jest używany do łatwego czyszczenia i cięcia
5. Standardowa pojemność zbiornika: 100L

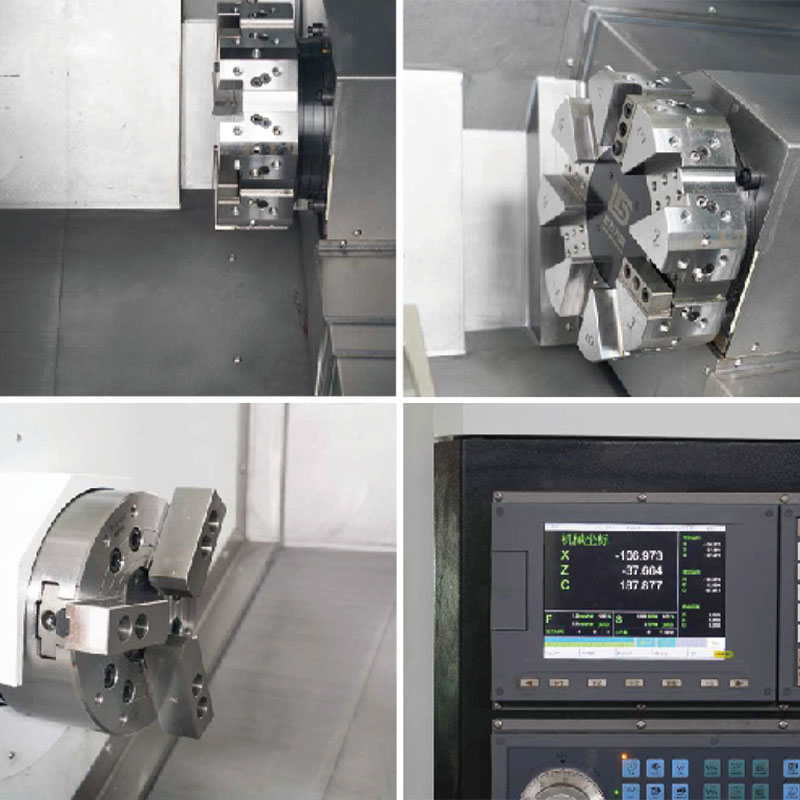

Podstawowa konfiguracja narzędzi maszynowych
1. Nowa generacja SYTEC/7TA-E
2. Silnik napędu nowej generacji i napęd wrzeciony
3. Nowa generacja silnika wrzeciona o wysokim momencie obrotowym jest standardem
4. Tajwan lub japońska szyna druciana i śruba
5. Oddzielny zbiornik na wodę
6. Maszyna usuwania wiórów
7. Ciśnienie oleju trzy pazury
8. Standard z wbudowaną szybką jednostką precyzyjną wrzeciona mechaniczne
Parametr techniczny
| Przedmiot | NC-106 |
| Max. Średnica obróbki | Φ300 mm |
| Max. Długość pracy | 350 mm |
| Max. Średnica skrętu | 500 mm |
| Wymiary wrzeciona | 6/8 cala |
| Max. prędkość wrzeciona | 4000 minut -1 |
| Kształt końcowy wrzeciona | A2-5 |
| Przez otwór wrzeciona | Φ56mm |
| Wewnętrzna średnica rurki rozszerzającej wrzeciona | Φ45 mm |
| Wewnętrzna średnica łożyska wału głównego | Φ90 mm |
| Moc wrzeciona | 7,5 kW/11 kW |
| Znany moment obrotowy wrzeciona | 70n.m |
| Max. moment obrotowy wrzeciona | 100n.m |
| Liczba powierzchni wieży | 8 |
| Uchwyt narzędzia o średnicy zewnętrznej | 25x25 |
| Bit Fotelu | Φ32 mm |
| Podróż z/x | Z: 370 mm x: 200 mm |
| Szybka prędkość zmiany z/x | Z: 20 m/min x: 20m/min |
| Pojemność zasilania | 18KVA |
| Ogólne wymiary maszyny (LXWXH) | 2350 × 1560 × 1715 mm (bez przenośnika chipów) nie można uwzględnić urządzenia do usuwania wiórów |
| Waga maszyny | 3300 kg |
Kontaktować się
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. rozpoczęła się w 2006 roku i została założona w 2018 r.. Znajduje się w Qianwan New District, Ningbo City, prowincji Zhejiang, południowe skrzydło China Yangtze River Delta Economone. Jest to przedsiębiorstwo specjalizujące się w badaniach, rozwoju, produkcji i sprzedaży sprzętu do cięcia metalu CNC. Jako Chiny NC-106 Horyzontal Turning Center supplier and custom NC-106 Horyzontal Turning Center company, Dzięki silnej sile technicznej i bogatej branży Hongjia CNC jest zaangażowana w dostarczanie klientom zaawansowanych rozwiązań CNC w celu zaspokojenia potrzeb klientów w różnych branżach.
Roślina i sprzęt
Co to jest wiadomość
-
W dzisiejszym, coraz bardziej konkurencyjnym przemyśle produkcyjnym, firmy coraz częściej wymagają wysoce wydajnych, precyzyjnych i wysoce zintegrowanych rozwiązań w zakresie obróbki. Ningbo Hongjia CNC Technology Co....
Przeczytaj więcej -
Maszyna wiercenia i stukania to narzędzie, które łączy funkcje wiercenia i stukania. Służy przede wszystkim do wiercenia otworów i tworzenia wewnętrznych nici (stukania) w materiałach takich jak metal, plastik i...
Przeczytaj więcej -
1. Dlaczego PreferUje pl lotnicz Poziome Centra Turystyczne ? Zaleta Grawitacyjna: Unikaj deformacji dużych obrabiarek Problemy z obracaniem pionowym: Podczas przetwarza...
Przeczytaj więcej
Wiedza branżowa
Wysoko precyzyjne i wysokowydajne urządzenia do obróbki CNC-poziome centrum obracania
W nowoczesnej produkcji wysokowydajny i wysokowydajny sprzęt do obróbki stał się kluczem do poprawy wydajności w różnych branżach. Poziome centrum obracania ma nie tylko tradycyjne funkcje obracania, ale także integruje wiele funkcji obróbki, takich jak wiercenie, nudne, mielanie i stukanie. Jedno urządzenie może ukończyć wiele procesów, znacznie zmniejszając liczbę czasów obsługi obrabiania i poprawę wydajności produkcji. Ta wszechstronność sprawia, że poziome centrum zwrotne jest idealnym wyborem dla różnych branż, takich jak lotniska, produkcja samochodowa, przetwarzanie pleśni i maszyny precyzyjne.
. Poziome centrum zwrotne jest zaprojektowany z podstawową strukturą o wysokiej sznurku, aby zapewnić, że sprzęt może wytrzymać cięcie ciężkiego obciążenia przy jednoczesnym zachowaniu stabilnej dokładności obróbki. Jego doskonała zdolność do cięcia i dokładność obróbki o wysokiej stabilności pozwalają mu osiągnąć wydajne i stabilne wyniki obróbki w produkcji masowej. System chłodzenia sprzętu przyjmuje wyciągającą konstrukcję zbiornika płynu chłodzącego w celu łatwego czyszczenia i obsługi chipów. Standardowa pojemność zbiornika płynu chłodzącego wynosi 100L, zapewniając potrzeby chłodzenia długoterminowej obróbki.
Zaawansowany system kontroli i precyzyjne szyny prowadzące
Horyzontalne centrum obracania przyjmuje system sterowania nowej generacji SYTEC/7TA-E i jest wyposażone w nową generację silników napędowych i systemów napędu wrzecionowego. Jego silnik wrzecionowy o wysokiej morzu jest standardem, umożliwiając sprzętowi utrzymanie doskonałej mocy wyjściowej podczas obracania lub drobnoziarniste kontury. Ponadto szyny i śruby prowadzące sprzęt wykorzystują bardzo precyzyjne elementy z Tajwanu lub Japonii, zapewniając stabilność i dokładność po długoterminowym przetwarzaniu.
Ogólna struktura złoża odlecia poziomego centrum obracania ulega rygorystycznemu procesowi obróbki cieplnej, aby zapewnić, że maszyna może utrzymać stabilność i dokładność w długoterminowych środowiskach przetwarzania ciężkiego. Ten projekt nie tylko rozszerza żywotność usług maszynowych, ale także poprawia niezawodność przetwarzania. Sprzęt jest również wyposażony w niezależny zbiornik na wodę i system czyszczenia chipów, który skutecznie zmniejsza błędy przetwarzania spowodowane akumulacją chipów i poprawia wygodę konserwacji.
Sprzęt jest wyposażony w hydrauliczny chuck z trzema jawami w celu zapewnienia stabilnego zacisku przedmiotu i poprawy bezpieczeństwa i dokładności przetwarzania. Jednocześnie jest wyposażony w automatyczny przenośnik chipów, aby znacznie skrócić czas ręcznego czyszczenia i poprawić wydajność produkcji. Inteligentny system sterowania ułatwia obsługę, a nawet złożone zadania przetwarzania można łatwo rozwiązać.
Ze względu na wysoką precyzję, wszechstronność i wydajność produkcji, poziome centrum obracania było szeroko stosowane w wielu branżach. Na przykład w polu lotniczym sprzęt można wykorzystać do przetwarzania części precyzyjnych; W branży produkcyjnej motoryzacyjnej może być wykorzystywany do wydajnej produkcji części silnika i części systemu skrzyni biegów; W branży produkcji pleśni może zapewnić bardzo precyzyjne przetwarzanie złożonych form.
Ningbo Hongjia CNC Technology Co., Ltd to przedsiębiorstwo koncentrujące się na badaniach i rozwoju, produkcji i sprzedaży sprzętu do cięcia metalu CNC, zaangażowanego w dostarczanie klientom zaawansowanych rozwiązań CNC. Jako chiński dostawca i fabryka koncentracji skrętu NC-106-Horizontal, Hongjia CNC opiera się na silnej sile technicznej i bogatej doświadczeniach w branży, aby nieustannie wprowadzać innowacje i zapewnić klientom w różnych branżach wydajny i stabilny sprzęt do przetwarzania.
