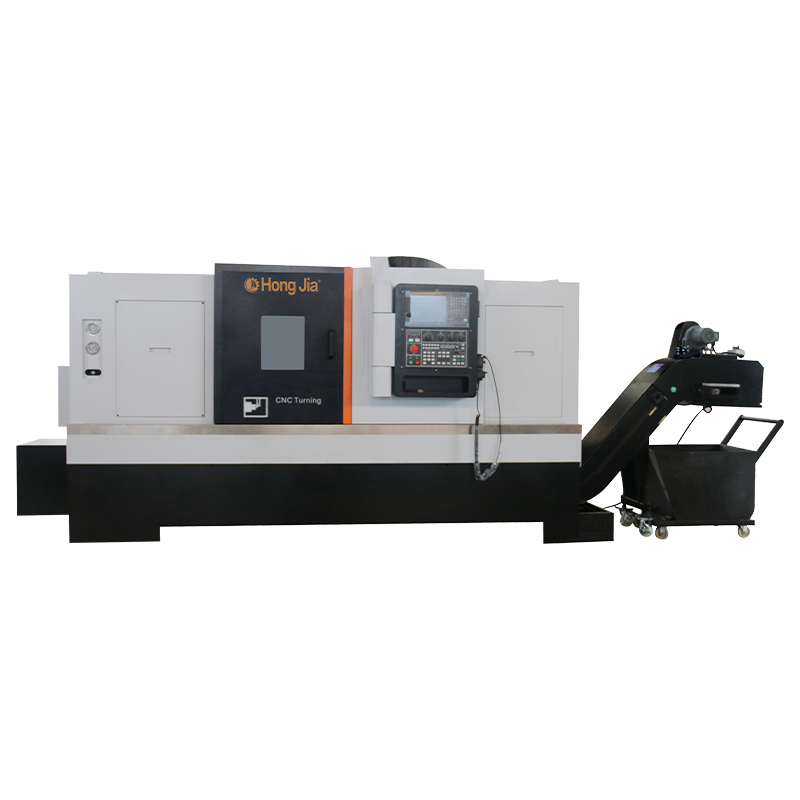

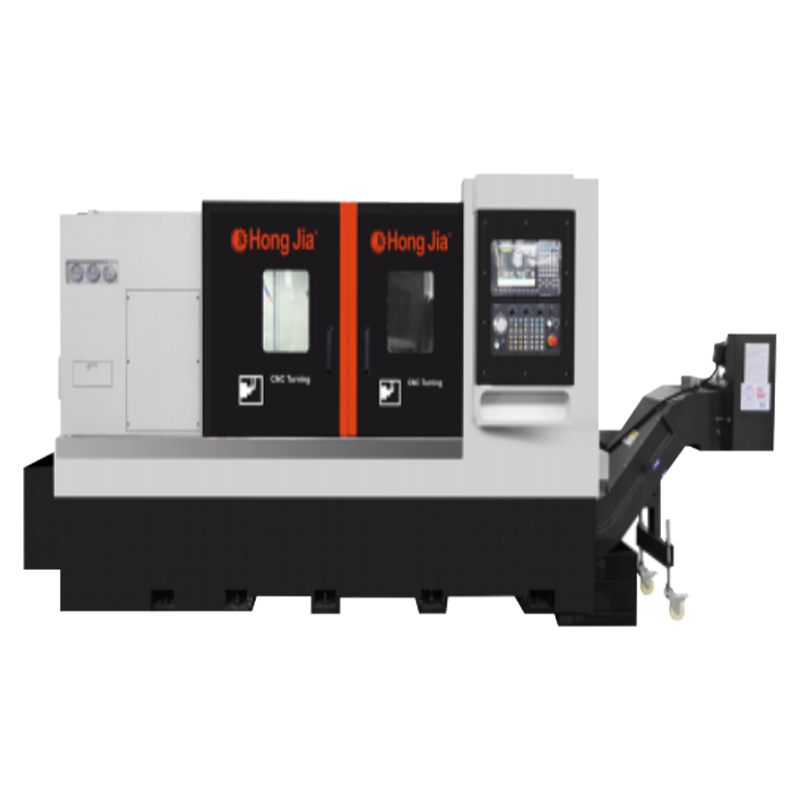

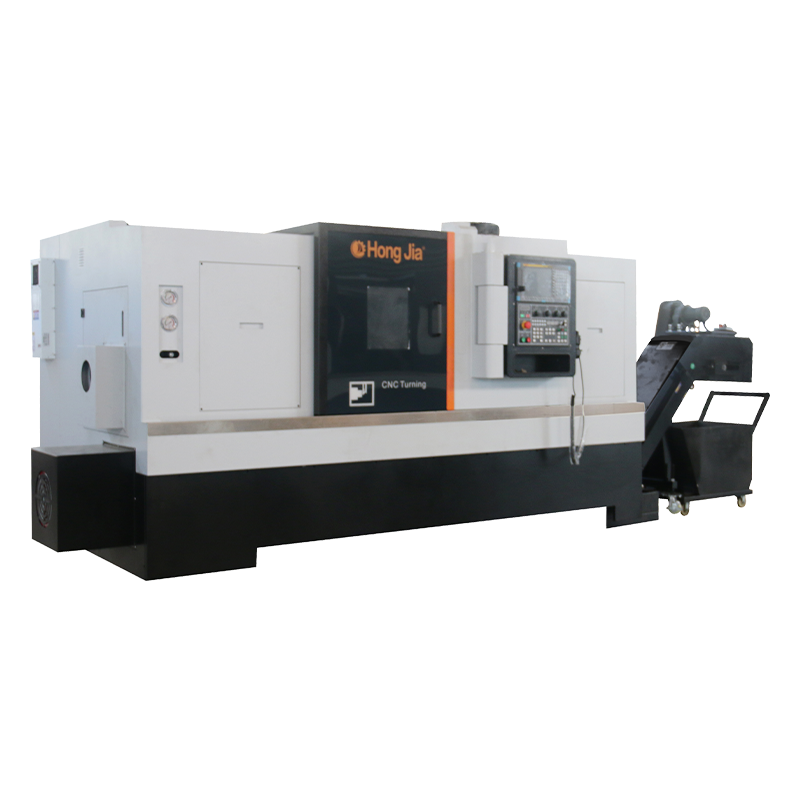

Tokarka NC-115/1000 CNC

Tokarka NC-115/1000 CNC jest wyposażona w standardowy japoński system sterowania FANUC0I-TF.
Zaprojektowany, zbudowany i przetestowany w pełnej zgodności z centrum obrotu ISO NC-115 (dokładność statyczna, wymiarowa i wycinana).
Maksymalna podróż X-osi wynosi 320 mm, maksymalna podróż z osi Z wynosi 1000 mm, a liczby te oparte są na standardowym chucku 18,0 ”(380 mm) z dokładnością pozycjonowania osi X i pozycjonowania osi Z wynoszącej 0,008 mm i powtarzalności 0,005 mm.

Szeroki obszar roboczy złoża jest odpowiednia do obróbki obróbki o różnych rozmiarach: maksymalna średnica obrotowa wynosi 730 mm, maksymalna średnica obrobionych części wynosi 550 mm, maksymalna średnica obrabianych części wynosi 550 mm, maksymalna średnica obróbki wynosi 550 mm.
NC115-1000 CNC tokarka zaprojektowana i wyprodukowana przez Hongjia przyjmuje zintegrowaną 30 stopni. Nachylona struktura łóżka, dobra sztywność i trwałość. Cała konstrukcja i projekt odlewu przyjmują odwrotną analizę elementów skończonych. Unikalna metodologia projektowania Hongjii zapewnia, że ​​wszystkie narzędzia maszynowe mają bardziej naukową i rozsądną sztywność strukturalną.
Narzędzie maszynowe Honka NC-115/1000 ma całkowitą wagę 6600 kg i jest wykonana z wysokiej jakości żeliwa, co zapewnia ogólną stabilność, sztywność i możliwość obróbki maszynowej narzędzia.
Wrzeciono
NC-115/1000 jest wyposażony w wrzeciono typu Chucka, a model nosowy ANSIA2-11 jest wyposażony w standardowy chuck o mocy trzyosobowej 18,0 ”(380 mm) z zestawem miękkich szczęk.
Silnik wrzeciona wrzeciona: 22 kW (ciągły), 27,5 kW (15 minut ciągły).
Wrzeciono maszyny NC-115/1000 jest wyposażone w napęd silnikowy alfa z prędkością 1000 obr/min i znamionowym momentem 285 nm (15 minut) z podstawową prędkością 625 obr./min.
Wrzeciono NC-115/1000 jest napędzane pasem.
Wrzeciono ma pięć łożysk - jedno łożysko wałkowe i cztery kątowe łożyska kontaktowe. Jedna para łożysk kontaktowych kątowych jest zamontowana z przodu i tyłu wrzeciona, aby zwiększyć ogólną sztywność wrzeciona. 2 łożyska kontaktowe kątowe są zamontowane na przednim końcu wrzeciona, 15 mm od łożysk wałkowych, aby zwiększyć dokładność biegania wrzeciona. Otwór łożyska z przodu wrzeciona wynosi 170 mm.
Połączenie łożysk wałkowych i łożysk kontaktowych kątowych zapewnia systemowi doskonałą stabilność termiczną i zwiększoną sztywność promieniową i osiową. Przedni koniec wrzeciona jest uszczelniony labirynt, aby zapobiec wpływowi środowiska zewnętrznego na wnętrze wrzeciona.

Wrzeciono serii NC-115/1000 jest wyposażone w koder magnetyczny niekontaktowy do sztywnego stukania, indeksowanie 1 stopni i pozycjonowanie wrzeciona.
Ultratynowy mechanizm zacisku hydraulicznego z układem obwodów chłodzącego można podłączyć do trzech śluzowatości zasilania lub adaptera za pomocą obrad. Maszyna ma niewielki ślad ze względu na użycie cylindrów obrotowych niewielkich.
Hydrauliczny manometr obrotowy cylindrów jest przymocowany po lewej stronie przodu maszyny w celu obserwowania siły prądowej na chucku lub colet.
Ciśnienie hydrauliczne obrotowego cylindra jest regulowane z 74 PPSsi (5 kg/cm2) do 592 PPS (40 kg). Ciśnienie zacisku wrzeciona można łatwo dostosować przez drzwi serwisowe po lewej stronie. Na drzwiach dostępu zamontowany jest przełącznik blokady bezpieczeństwa.
Ciśnienie zacisku wrzeciona można regulować z 500 kg do 4000 kg. Maksymalna podróż wrzeciona paska krawata wrzeciona wynosi 15 mm. Pasek krawaty wrzeciona NC-115/1500 ma pojemność przepustowości 120 mm.
Servo Turre
NC-115/1000 jest wyposażony w standardową 12-pozytywną dwukierunkową wieżę serwoterską. Może być wyposażony w 25*25 mm narzędzia do lewej i prawej kwadratowej, narzędzia do okrągłego trzonka 50 mm, 12 stacji.
Wieża jest napędzana bezszczotkowymi silnikami serwo i jest dokładnie i niezawodnie zamknięta przez trzyczęściowy płytę końcową. Sąsiedni czas zmiany narzędzia w sąsiednim narzędziu wynosi zaledwie 0,18 sekundy.
Najdalsza pozycja narzędzia wieży jest indeksowana w 1,0 sekundy. Powtarzalność wieży wynosi 2,5 sekundy łuku.

Przewodniki i śruby
Łóżko NC-115/1000 wykorzystuje dwa japońskie precyzyjne liniowe szyny prowadzące do kuli #55/ #55 na osi X i osi Z, z dwoma szkiełkami dla każdej szyny, które mają bardzo dobrą sztywność i odporność na zużycie.
W porównaniu z konwencjonalnym przewodnikiem przesuwnym, liniowy przewodnik pochylenia ma niższy opór tarcia, bez wytwarzania ciepła i mniejszy rozszerzalność cieplna. Ponadto przewodnik przewozowy ma wyższą dokładność pozycjonowania, szybsze prędkości zasilające, krótsze czasy braku cięcia, skrócone czasy cyklu, mniej zużycia, dłuższą żywotność maszynową i dłuższą stabilność obróbki.
Dostępne są szybkie prędkości trawersa do 20 m/min dla osi X i Z.
Tokarki serii NC-115/1000 są wyposażone w precyzyjne śruby balowe o klasie Yintai C-3 w śrubach balowych w osi X i klasy C-3 w osi Z, co minimalizuje rozszerzanie termiczne i poprawia sztywność, stabilność i dokładność.
Śruba balowa z osi X ma średnicę 40 mm i odstępy od zęba 5 mm. Śruba balowa z osi Z ma średnicę 50 mm i odstępy od zęba 10 mm. Maksymalny ciągu osi X i osi Z wynosi 1080n.m.
System smarowania

NC-115/1000 jest wyposażony w standardowy automatyczny scentralizowany system smarowania, który umożliwia łatwe smarowanie oleju wszystkich ruchomych części maszyny i zmniejsza przestoje. Zastosowanie smarowania oleju zapewnia niezawodne smarowanie wszystkich ruchomych części maszyny, zmniejsza koszty smarowania i jest przyjazne dla środowiska.
System chłodzenia
NC-115/1000 jest ergonomicznie zaprojektowany z grubymi zbiornikami z blachy i chłodzącymi, co pozwala na pełne recykling wiórów i wody chłodzącej, utrzymując środowisko pracy w czystości.
Arkusz maszyny chroni wszystkie główne ruchome części maszyny.
Maszyna jest wyposażona w wewnętrzne przesuwane drzwi z dużym oknem widokowym. Główne drzwi są blokowane bezpieczeństwo. Można zastosować płyn chłodzący na bazie wody lub oleju.
Dysze chłodzące na końcu nagłówka i chłodzenie nad turą są standardem. Szybkość przepływu płynu chłodzącego 12 litrów/minutę. Pojemność zbiornika chłodziwa 125 litrów, ciśnienie płynu chłodzącego 18 barów.
Przenośnik chipowy jako standard
Wyjmowany przenośnik chipowy jest wyposażony w koła z dużym kątem i można go łatwo wyciągnąć do czyszczenia.

System sterowania
Wszystkie modele NC-115/1000 są wyposażone w interfejs wstępnego przenośnika chipowego. Interfejs RS-232-C jest standardem.
Panel roboczy maszyny NC-115/1000 jest łatwy w obsłudze, z dobrze zaaranżowanymi przyciskami i łatwym do zrozumienia etykietą. Klucz wykonany jest z folii poliestrowej i jest wysoce niezawodna i odporna na uszkodzenia.
Wymagania elektryczne
Wymiary maszyny: L 3980 mm, W 2150 mm, H 1920 mm (z przenośnikiem chipowym jako standardem). Przybliżona waga transferu maszyny: 8000 kg.
Maszyna NC-115/1000, gdy jest wyposażona w system sterowania FANUC 0I-TF/PULS, będzie dostarczany z pełnym obciążeniem 80 amp (Fla), (30KVA) 220 woltów, 3 faza, 50 Hz. Wszystkie pozostałe napięcia będą wymagały dodatkowego transformatora.

Inny

Sztywne stukanie jest standardową funkcją NC-115/1000 i pozwala na precyzyjny zsynchronizowany ruch wrzeciona i osi Z, zapewniając dokładność i prędkość stukania. Stukanie wymaga pływającego uchwytu narzędzi do stukania.
Oś X i oś Z są wyposażone w serwomotory FANAUC/1,8 kW, które są bezpośrednio sprzężone ze śrubami (sztywne sprzężenia) bez utraty luzu w pozycjonowaniu. Elastyczne sprzężenia na stawach eliminują błędy montażowe z powodu orientacji równoległej lub kątowej.
NC-115/1000 jest wyposażony w jasne światło robocze, które ułatwia obszar roboczy maszyny. NC-115 // 1000 jest wyposażony w trzykolorowy wskaźnik stanu, aby pokazać status operacyjny maszyny.
Wskaźniki ciśnieniowe zamontowane z przodu maszyny zapewniają łatwy dostęp do głównego ciśnienia układu hydraulicznego, ciśnienia zacisku wrzecionowego i opcjonalnego hydraulicznego surtu. Dostęp do wnętrza maszyny można uzyskać przez zdejmowane drzwi boczne, aby dostosować ciśnienie hydraulicznego zacisku i opcjonalny hydrauliczny surowiec.
Pełny zestaw dokumentacji dla systemu maszyny / CNC.
Bezpłatne 2,0 -dniowe szkolenie uruchamiania dla programistów i operatorów przez techników Honka. Maszyna NC-115/1000 jest dostarczana z narzędziami, w tym spanurami i narzędziami.
